RSPD-900G GIS局部放電在線監測系統

主要功能

技術指標

系統概述

RSPD-900G型局放在線監測裝置采用超高頻（UHF）檢測技術，實時監測和分析氣體絕緣全封閉組合電器（GIS）設備內部局部放電電磁波信號，進而監測并分析GIS設備運行狀態并在故障發生時報警。

該系統可與RSWD-800微水密度監測裝置共用一個后臺組成一個（屏柜）集中監測系統。

功能特點

主要功能

局部放電檢測

裝置實時檢測并顯示電力設備中的局部放電現象，可以判定金屬顆粒、懸浮電位、內部電暈、固體絕緣內部缺陷、固體絕緣表面臟污等典型缺陷產生的局部放電信號；采用全數字化高速局放信號采集處理芯片，傳感器檢測頻帶可達到3GHz，并可根據需要選用其間的子頻段。

局部放電定位

裝置提供局部放電初步定位功能，定位精度為GIS設備某個氣室，或變壓器內某一范圍。UHF信號傳播過程中衰減比較快，離開放電源的距離不同，放電信號的幅值顯著不同，因此，通過比較UHF放電信號的幅值可以進行放電的粗略定位。

局部放電類型識別

裝置具有局部放電模式庫和識別算法，提供背景噪聲、典型干擾和局部放電類型識別功能。

技術特點

靈敏度高：對金屬顆粒和浮電位體放電的檢測靈敏度可達5PC，能準確檢出電暈、爬電所放出局部放電。

穩定性好：選用優質傳感器，外接噪聲傳感器和特定濾波器，采用先進的檢測技術，配合軟件處理技術，使抗干擾性強，有效提高了儀器的穩定性。

判斷準確：本裝置實時連續采樣，當檢測到的局部放電信號同時滿足設置的“閥值”、“密度”和“可信度”時，才判為異常，提高了判斷的準確性。

完善的數據分析功能：裝置具有完善的記錄，分析GIS運行過程中發生的局放現象，判定局放發生、發展規律，為檢修提供依據。

就地和遠程報警：裝置設置就地聲光報警功能、遠程軟件界面報警功能。

本裝置采用RS485通信，通信距離長、可靠。

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

裝置參數

工作電源：	AC220V，50Hz/60Hz 允許偏差：-20％～+15％
工作電流：	0.5A
主機監測頻段：	300MHz-2000MHz（高頻）、300MHz-3000MHz（噪音）
靈敏度：	5PC
增益：	85dB
駐波比：	1.5
主機檢測通道數：	4高頻、4噪音
阻抗：	50歐姆
傳感器接口：	N-型
通信接口：	RS485
同步處理：	軟件同步、交流電源同步
采集精度：	12Bit

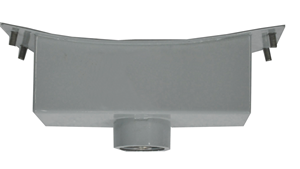

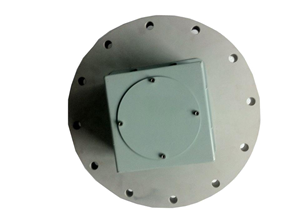

高頻傳感器參數

監測頻段：	300MHz-2000MHz
靈敏度：	5PC
增益：	65dB
駐波比：	1.5
阻抗：	50歐姆
接口：	N-型
安裝方式：	專用不銹鋼扎帶安裝

噪音傳感器參數

監測頻段：	300MHz-3000MHz
靈敏度：	10PC
增益：	65dB
駐波比：	1.5
阻抗：	50歐姆
接口：	N-型
安裝方式：	強磁安裝

功分器參數

頻率范圍：	300MHz-2000MHz
安裝方式：	安裝在現場機柜里面
阻抗匹配：	50[Ω]
輸出接口：	N型
輸出方式：	1 : 8 、 1 : 4
駐波比：	1.5
